Kích thước bên trong WxHxD (mm): | 400x500x400 | Kích thước bên ngoài WxHxD (mm): | 950x1650x950 |
---|---|---|---|
Phạm vi nhiệt độ: | Nhiệt độ thấp (A: 25 ° CB: 0 ° CC: -20 ° CD: -40 ° CE: -60 ° CF: -70 ° C) Nhiệt độ cao 150 ° C Có th | Độ ẩm: | 20% ~ 98% RH (có thể được tùy chỉnh) |
Độ chính xác phân tích / Phân bố đồng đều của nhiệt độ và độ ẩm: | <i>0.1°C;</i> <b>0,1 ° C;</b> <i>0.1% RH/±2.0°C;</i> <b>0,1% RH / ± 2,0 ° C;</b> <i>±3.0% RH</i> <b> | ||
Điểm nổi bật: | Buồng kiểm tra môi trường có thể lập trình SUS304,Buồng kiểm tra môi trường có thể lập trình 98% RH,Buồng kiểm tra môi trường có thể lập trình ISO |

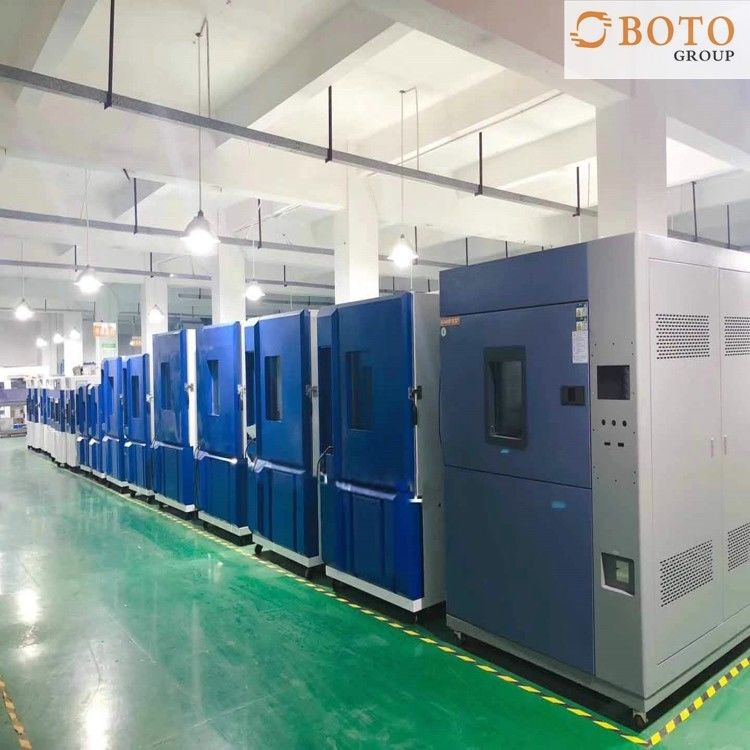

Tủ kiểm tra khí hậu Tủ điều khiển độ ẩm và nhiệt độ Tủ môi trường có thể lập trình
Buồng kiểm tra nhiệt độ độ ẩmđược sử dụng để kiểm tra các loại vật liệu khác nhau về khả năng chịu nhiệt, lạnh, khô, ẩm.Nó được áp dụng để kiểm tra chất lượng cho tất cả các loại sản phẩm điện tử, thiết bị điện và các sản phẩm từ truyền thông, thiết bị, ô tô, nhựa, kim loại, thực phẩm, hóa chất, vật liệu xây dựng, y tế và các ngành công nghiệp hàng không vũ trụ.
Kiểm tra nhiệt độ và độ ẩm giúp xác định hoạt động của các bộ phận trong điều kiện kiểm tra khắc nghiệt và môi trường liên quan đến môi trường dao động, nhiệt độ cao và độ ẩm tương đối khác nhau.Các thử nghiệm có thể được thực hiện với nhiệt độ và độ ẩm không đổi ở trạng thái tĩnh và có thể kết thúc ở trạng thái động mà độ ẩm được sử dụng để gây ra hỏng hóc cho các bộ phận hoặc vật liệu.
Những đặc điểm chính
1. Hộp kiểm tra nhiệt độ và độ ẩm không đổi có cấu tạo chủ yếu bao gồm bảng điều khiển, bảng phân phối, lớp cách nhiệt, quạt cấp gió, bộ gia nhiệt, bộ tạo ẩm và bộ làm lạnh.Các thông số kỹ thuật chính có thể được chia thành 6 kích thước tiêu chuẩn và 10 thông số kỹ thuật trong các điều kiện khác nhau.
2. Bộ điều khiển có thể được kết nối với máy tính thông qua giao diện mạng LAN.Người dùng có thể thiết kế các chương trình trên màn hình máy tính, thu thập dữ liệu và hồ sơ kiểm tra, thực hiện chương trình cuộc gọi, chuyển đổi máy điều khiển từ xa và các chức năng khác.
3. Việc sử dụng quạt cấp gió nhiều cánh giúp lưu thông không khí mạnh mẽ, tránh mọi góc chết, để nhiệt độ và độ ẩm trong nhà phân bố đồng đều.
4. Hoàn thiện thiết bị bảo vệ an toàn, nếu điều kiện bất thường xảy ra, màn hình bộ điều khiển sẽ tự động hiển thị trạng thái sự cố, cắt công tắc nguồn và đưa ra phương pháp xử lý sự cố.
Mô hình có sẵn
Người mẫu | TMAX-80 (A ~ F) | TMAX-150 (A ~ F) | TMAX-225 (A ~ F) | TMAX-408 (A ~ F) | TMAX-800 (A ~ F) | TMAX-1000 (A ~ F) |
Kích thước nội bộ WxHxD (mm) |
400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
Kích thước bên trong WxHxD (mm) | 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
Phạm vi nhiệt độ |
Nhiệt độ thấp (A: 25 ° CB: 0 ° CC: -20 ° CD: -40 ° CE: -60 ° CF: -70 ° C) Nhiệt độ cao 150 ° C Phạm vi nhiệt độ có thể được tùy chỉnh
|
|||||
Độ ẩm | 20% ~ 98% RH (10% -98% RH / 5% -98% RH, là một điều kiện tùy chọn đặc biệt, cần Máy hút ẩm) | |||||
Độ chính xác phân tích / Tính đồng nhất phân phối của Nhiệt độ và độ ẩm |
0,1 ° C;0,1% RH / ± 2,0 ° C;± 3.0% RH |
A.Tham số kiểm tra
Phạm vi nhiệt độ | -60 ℃ ~ + 150 ℃ (Loại làm mát bằng không khí) |
Phạm vi độ ẩm |
20% -98% RH (phạm vi phân phối như sau)
|
Tốc độ làm mát (không tải) | Khoảng 1 ℃ / phút |
Tốc độ gia nhiệt (không tải) | Khoảng 3 ℃ / phút |
Ổn định nhiệt độ | ± 0,5 ℃ |
Độ chính xác phân tích của nhiệt độ | 0,01 ℃ |
Kiểm soát độ ẩm chính xác | ± 2% RH |
Nhiệt độ đồng đều | ± 2.0 ℃ |
Độ ẩm đồng đều | ≤ ± 3% RH (+ 2, -3% RH) |
Tiếng ồn làm việc | Mức âm thanh nhỏ hơn 75 dB (A) (đo trong phòng cách âm có nhiệt độ môi trường 25 C và ít tiếng vang hơn; đo giá trị trung bình của 8 điểm bằng trọng số A; đo mức độ của mỗi điểm thử nghiệm cách tiếng ồn 1 mét nguồn và độ cao cách mặt đất 1m). |
Chất liệu của hộp bên trong và bên ngoài | SUS # 304 |
Nguồn sáng hộp bên ngoài | Đèn độ sáng cao |
Thiết kế cấu trúc của tầng bình lưu | Hiệu quả tránh ngưng tụ ở đầu hộp |
Cửa sổ quan sát | Sử dụng mẫu quan sát (W * L 28 * 35 cm) |
Thiết kế chống mồ hôi của cửa sổ | Thiết bị sưởi điện để ngăn sự ngưng tụ của nước và khí (40 W) |
Kiểm tra lỗ
|
Có thể được sử dụng để kết nối dây nguồn và tín hiệu thử nghiệm bên ngoài (đường kính 50 mm) |
Ròng rọc máy | Ròng rọc có thể di chuyển và được định vị bằng bu lông chắc chắn (200Kg / bánh) |
Lớp cách điện |
Bọt polyurethane cứng (ưu điểm của nó là: 1. Hiệu quả cao và tiết kiệm năng lượng, liền mạch sau khi trám, liên kết mạnh mẽ sau khi đóng rắn. 2. Chống động đất và chịu nén, không nứt, không mục nát, không rơi ra sau khi đông đặc. 3. Nó có khả năng dẫn nhiệt ở nhiệt độ cực thấp, chịu thời tiết và giữ nhiệt. 4. Hiệu quả cao cách nhiệt, cách âm, chống thấm và chống ẩm sau khi đóng rắn. 5. Hiệu suất chống thấm tốt, vì lỗ xốp được đóng lại, tỷ lệ bịt kín là 95%, và nước mưa sẽ không thấm qua lỗ. |
Giá bên trong | Lưới có thể điều chỉnh di chuyển và hai lưới thép không gỉ (5,0 cm mỗi lưới) |
Cửa hộp
|
Cách nhiệt hai kênh và khí kín để cách ly hiệu quả sự rò rỉ nhiệt độ bên ngoài |
Chống rò rỉ / chống sét lan truyền | CẦU CHÌ.Bảo vệ chống sét lan truyền điện tử RC cho bộ ngắt mạch rò rỉ |
Thiết bị phát hiện và bảo vệ tự động bên trong của bộ điều khiển |
1. Phát hiện truyền dữ liệu giữa các máy vi tính 2. Cảm biến nhiệt độ / độ ẩm → ngắt mạch hoặc ngắn mạch (+/- OVER) 3. Bảo vệ quá nhiệt độ cao / thấp lớp 1 → Cài đặt kiểm soát hoạt động Bảo vệ quá nhiệt độ cao và thấp |
Giao diện điều khiển và phát hiện lỗi (Thiết bị phát hiện và bảo vệ tự động cho các lỗi bên ngoài) |
1. Bảo vệ quá nhiệt ở nhiệt độ cao của lớp thứ hai → Thiết bị bảo vệ quá nhiệt ở nhiệt độ cao điện tử 2. Bảo vệ quá nhiệt ở nhiệt độ cao lớp 3 → Thiết bị bảo vệ quá nhiệt ở nhiệt độ cao 3. Bảo vệ quá trình thiêu đốt cắt nước → Bảo vệ cắt nước ẩm và bảo vệ đốt không khí cắt nước nhiệt bằng điện 4. Bảo vệ máy nén → Bảo vệ áp suất chất làm lạnh và bảo vệ quá tải. 5. Thiết bị Bảo vệ Mở rộng → Dự trữ hai bộ thiết bị bảo vệ mở rộng đầu vào phát hiện lỗi để sử dụng. |
Bảo vệ bất thường do lỗi | Cắt nguồn điện điều khiển và chỉ báo lý do lỗi và tín hiệu đầu ra cảnh báo khi xảy ra lỗi bất thường. |
Chỉ báo tình trạng thiếu nước hoạt động | Khởi động lời nhắc thiếu nước trên máy. |
Bảo vệ nhiệt độ cao và thấp năng động | Điều chỉnh động của giá trị bảo vệ nhiệt độ cao và thấp với các điều kiện cài đặt. |
Bảo vệ nhiệt độ bình thường | Sau khi tắt máy, khu vực thử nghiệm của máy sẽ tự động được bảo vệ bằng cách hạ xuống nhiệt độ bình thường. |
Chế độ điều khiển
|
1. Hệ thống điều khiển tự động điều chỉnh hoạt động của tủ lạnh theo các điều kiện thử nghiệm, để thiết bị luôn trong tình trạng tiết kiệm năng lượng tốt nhất. 2. Năng suất lạnh của dàn bay hơi được chuyển đổi nhờ van điện từ hệ thống điều khiển. 3. Mạch giải nhiệt gió hồi máy nén. |
Các phương pháp làm việc |
Nén bậc nhất được áp dụng cho mô hình 0 ~ 40 ℃. Làm lạnh theo tầng nhị phân được áp dụng ở 40 ~ 70 ℃. |
Máy nén lạnh | Máy nén cánh quạt có độ ồn thấp hoàn toàn được nhập khẩu nguyên chiếc của Pháp Taikang. |
Môi chất lạnh | R404a / R23 (chỉ số suy giảm tầng ôzôn bằng 0, R23 được sử dụng trong hệ thống lạnh tầng). |
Tụ điện |
Làm mát bằng không khí: Bộ trao đổi nhiệt dạng ống vây. Làm mát bằng nước: bộ trao đổi nhiệt dạng vỏ và ống. |
Thiết bị bay hơi | Bộ trao đổi nhiệt dạng ống có vây (cũng được sử dụng như máy hút ẩm). |
Bộ trao đổi nhiệt dạng tấm |
Bộ trao đổi nhiệt dạng tấm hàn bằng thép không gỉ (sử dụng hệ thống lạnh dạng tầng). |
Thiết bị điều chỉnh | Van giãn nở + ống mao dẫn. |
