Làm theo yêu cầu toàn diện nhiệt độ, độ ẩm, rung động phòng thử tổng hợp

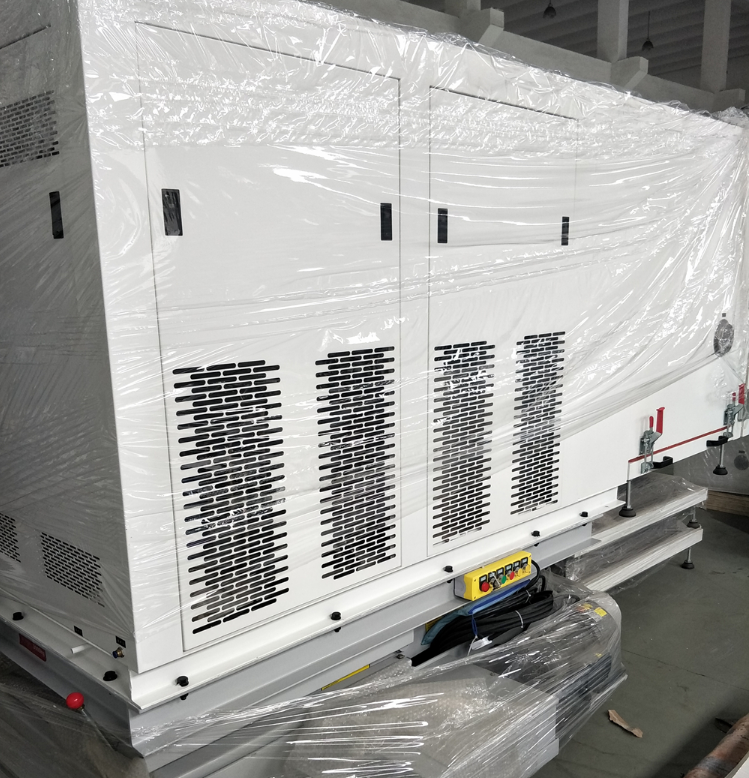

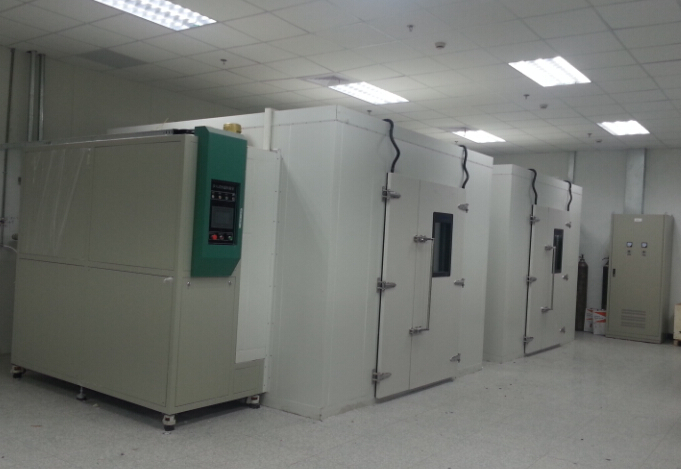

Buồng thử nghiệm tổng hợp nhiệt độ, độ ẩm, rung động

Mô tả tiêu chuẩn:

Các chỉ số hiệu suất đáp ứng yêu cầu của GB5170, 2, 3, 5, 6-95 "Phương pháp thử nghiệm các thông số cơ bản của thiết bị thử nghiệm môi trường cho sản phẩm điện và điện tử: Thiết bị thử nghiệm nhiệt độ thấp, nhiệt độ cao, nhiệt độ ẩm không đổi, nhiệt độ ẩm luân phiên". Quy trình thử nghiệm môi trường cơ bản cho sản phẩm điện và điện tử Thử nghiệm A: Phương pháp thử nghiệm nhiệt độ thấp GB 2423.1-89 (IEC68-2-1) Quy trình thử nghiệm môi trường cơ bản cho sản phẩm điện và điện tử Thử nghiệm B: Phương pháp thử nghiệm nhiệt độ cao GB 2423.2-89 (IEC68-2-2) Sản phẩm điện và điện tử Quy trình thử nghiệm môi trường cơ bản của sản phẩm thử nghiệm Ca: Phương pháp thử nghiệm độ ẩm không đổi GB/T 2423.3-93 (IEC68-2-3) Quy trình thử nghiệm môi trường cơ bản cho sản phẩm điện và điện tử Thử nghiệm Da: Phương pháp thử nghiệm độ ẩm luân phiên GB/T423.4-93 (IEC68-2-30).

Hiệu suất thông số chi tiết:

1.1 Model: BT-50ZA

1.2: Kích thước hộp bên trong: R350*C400*S300mm

Kích thước thùng carton: R580*C1350*S870mm

1.3 Dải nhiệt độ: -20℃ ~ 150℃

1.4 Biến động nhiệt độ: ±0.5℃

1.5 Sai lệch nhiệt độ: ≤±2℃

1.6 Thời gian gia nhiệt: khoảng 40 phút từ nhiệt độ phòng lên 150℃ (không tải phi tuyến tính)

1.7 Thời gian làm mát: khoảng 60 phút từ nhiệt độ phòng xuống -20℃ (không tải phi tuyến tính)

1.8 Dải độ ẩm: 20%~98%R.H.

1.9 Biến động độ ẩm: ±3%R.H.

1.10 Sai lệch độ ẩm: ≤3%

Cấu trúc và vật liệu:

A. Vật liệu hộp bên trong: tấm thép không gỉ (SUS #304)

B. Vật liệu hộp bên ngoài: tấm thép không gỉ xử lý phun sương (SUS #304) hoặc sơn tĩnh điện (tùy chọn)

C. Vật liệu cách nhiệt: bọt Polyurethane cứng và bông thủy tinh

D. Hệ thống tuần hoàn khí:

(1) Động cơ 90W

(2) Trục mở rộng bằng thép không gỉ

(3) Quạt đa cánh (SIRCCO FAN)

E. Cửa hộp: cửa một mảnh, một cửa sổ, mở trái, tay nắm ở bên phải

(1) Cửa sổ 260*340*40mm 3 lớp chân không

(2) Tay nắm phẳng âm

(3) Nút phía sau: SUS #304

Hệ thống đông lạnh:

A. Máy nén: Máy nén kín hoàn toàn nhập khẩu từ Pháp

B. Chất làm lạnh: chất làm lạnh thân thiện với môi trường R404A

C. Dàn ngưng: Động cơ cánh tản nhiệt có làm mát

D. Dàn bay hơi: loại cánh tản nhiệt điều chỉnh công suất tự động đa cấp

E. Phụ kiện khác: chất hút ẩm, cửa sổ lưu lượng chất làm lạnh, van giãn nở

F. Hệ thống giãn nở: hệ thống làm lạnh điều khiển công suất

Hệ thống điều khiển:

Nhập khẩu nguyên bản từ Hàn Quốc, màn hình cảm ứng LCD 7 inch tiếng Trung Quốc, bảng điều khiển cảm ứng LCD 880 của Hàn Quốc, nhập dữ liệu bằng hội thoại trên màn hình,

Sơ đồ kỹ thuật thiết bị kiểm tra dụng cụ chính xác

Nhiệt độ và độ ẩm có thể lập trình đồng thời, hiển thị đường cong, giá trị đặt/giá trị hiển thị đường cong. Các cảnh báo khác nhau có thể được hiển thị riêng biệt, khi xảy ra lỗi

Khi lỗi hiển thị trên màn hình, lỗi có thể được khắc phục và lỗi thao tác sai có thể được loại bỏ. Nhiều nhóm chức năng điều khiển PID, chức năng giám sát chính xác và hiển thị trên màn hình dưới dạng dữ liệu.

1. Thông số kỹ thuật bộ điều khiển:

a. Độ chính xác: nhiệt độ ±0.1℃, độ ẩm ±1%RH

b. Độ phân giải: nhiệt độ ±0.1, độ ẩm 1%R.H.

c. Độ dốc nhiệt độ: có thể cài đặt 0.1~9.9

d. Có chức năng chờ và báo động giới hạn trên và dưới

e. Lựa chọn tín hiệu đầu vào nhiệt độ và độ ẩm PT 100Ω×2 (bầu khô và bầu ướt)

f. Đầu ra chuyển đổi nhiệt độ và độ ẩm: 4~20MA

g. 6 nhóm cài đặt thông số điều khiển PID, tính toán tự động PID, hiệu chỉnh tự động bầu khô và bầu ướt

2. Chức năng hiển thị màn hình:

a. Đầu vào cảm ứng, các tùy chọn hiển thị trực tiếp trên màn hình

b. Hiển thị trực tiếp giá trị cài đặt (SV) và giá trị thực tế (PV) của nhiệt độ và độ ẩm (bằng tiếng Anh)

c. Có thể hiển thị số chương trình hiện tại, số đoạn, thời gian còn lại và số lần lặp

d. Chức năng tính tổng thời gian hoạt động

e. Giá trị cài đặt chương trình nhiệt độ và độ ẩm được hiển thị dưới dạng đường cong đồ họa, với chức năng thực thi đường cong chương trình thời gian thực

f. Có màn hình chỉnh sửa chương trình riêng, nhập trực tiếp nhiệt độ, độ ẩm và thời gian
